Jak správně chápat odolnost zábran v joulech

V oblasti průmyslové bezpečnosti a logistiky stále přetrvává mýtus, že odolnost bezpečnostní zábrany definuje její tloušťka, materiál nebo hmotnost. V moderním managementu rizik je však toto uvažování překonané. Jediným skutečně objektivním a přesným měřítkem schopnosti zábrany zastavit vozidlo je kinetická energie vyjádřená v joulech (J). Pokud navrhujete zabezpečení skladu či výrobní haly, pochopení této veličiny je klíčem k tomu, abyste investovali do ochrany, která reálně funguje, a vyhnuli se poddimenzování (nebezpečí úrazu) nebo naopak zbytečnému předimenzování systému.

Britská společnost A-SAFE kompletně transformovala trh průmyslové bezpečnosti, když jako první na světě vyvinula flexibilní polymerové zábrany. Zatímco tradiční ocelové zábrany se při silném nárazu nevratně zdeformují a vytrhnou kotvy přímo z betonu, což vede k drahým opravám podlah, zábrany A-SAFE fungují na zcela jiném principu. Jsou vyrobeny ze speciálně vyvinutého třívrstvého polymeru Memaplex™. Tento materiál se vyznačuje mimořádnou pevností, flexibilitou a takzvanou tvarovou pamětí. Když do zábrany narazí vysokozdvižný vozík, materiál se prohne, absorbuje kinetickou energii nárazu, rozloží ji po celé své délce a následně se vrátí do svého původního tvaru. Výsledkem je nulové poškození vozidla, zábrany i samotné podlahy.

Podívejme se, jak s energií nárazu pracovat na základě globálních standardů společnosti A-SAFE, která stála u zrodu moderních testovacích norem.

Proč právě jouly? Pohled za hranice hmotnosti a rychlosti

Představte si dva různé scénáře:

1. Vysokozdvižný vozík o celkové hmotnosti 5 tun pohybující se pomalou rychlostí 3 km/h při manévrování v uličce.
2. Menší tahač o hmotnosti 1,5 tuny, který se na rovné úsekové trase rozjede na 10 km/h.

Které vozidlo představuje větší riziko? Intuice může klamat. Zatímco první vozidlo je výrazně těžší, druhé se pohybuje rychleji. Fyzikální zákony říkají, že rychlost má na výslednou destrukční sílu mnohonásobně větší vliv než samotná váha. Abychom tyto dva faktory sjednotili, musíme vypočítat kinetickou energii nárazu. Ta nám přesně řekne, kolik práce musí zábrana vykonat, aby vozidlo bezpečně zastavila.

Jak kalkulovat energii nárazu: Metodika podle normy PAS 13

Společnost A-SAFE se stala klíčovým autorem a iniciátorem normy PAS 13, což je celosvětově uznávaný kodex pro testování a instalaci bezpečnostních zábran. Podle této metodiky se energie nárazu nevypočítává pouze ze základního fyzikálního vzorce, ale zahrnuje do hry realitu provozu – zejména úhel, pod kterým vozidlo do zábrany naráží.

Základní matematický model pro výpočet kinetické energie (KE) při nárazu vypadá takto:

 Legenda k veličinám

• KE = výsledná kinetická energie v joulech (J).
• m = celková hmotnost vozidla v kilogramech (kg). Vždy je nutné započítat hmotnost samotného vozíku včetně maximálního nákladu.
• v = rychlost vozidla v metrech za sekundu (m/s). Pro převod z km/h lze jednoduše vydělit rychlost číslem 3,6.
• Θ (théta) = úhel nárazu vyjádřený ve stupních.

Kinetickou energii však nemusíte počítat sami. Na našich webových stránkách najdete kalkulačku odolnosti, do které stačí zaznačit jednotlivé veličiny (rychlost v km/h, hmotnost vozidla v kg, hmotnost nákladu vozidla v kg a úhel nárazu). Kalkulačka vypočítá potenciální energii vozidla, která reprezentuje maximální energii přenesenou při přímém, čelním nárazu pod úhlem 90° (tedy 100% přenos energie), a nárazovou energií, která je reálnou energií podle zadaného úhlu. Podle těchto hodnot pak můžete snadno vybírat správnou zábranu.

Zásadní role rychlosti a úhlu v praxi

Vzhledem k tomu, že rychlost (v) vstupuje do vzorce na druhou, její navýšení má fatální následky. Pokud řidič manipulační techniky zdvojnásobí rychlost z 5 km/h na 10 km/h, energie nárazu nevzroste dvakrát, ale čtyřikrát.

Neméně důležitý je úhel nárazu ():

• Kolmý náraz (90°): Vozidlo naráží přímo. Hodnota sin(90°) = 1, což znamená, že do zábrany se přenese 100 % vygenerované energie.
• Šikmý náraz (např. 45°): Vozidlo v uličce spíše ztratí směr a o zábranu „škrtne“. Hodnota sin(45°) = 0,707. Výsledná energie působící kolmo na zábranu se díky tomu výrazně snižuje.

Příklad z praxe: Vysokozdvižný vozík o celkové hmotnosti 4 600 kg jedoucí rychlostí 8 km/h vygeneruje při kolmém nárazu (90°) energii 11 358 J. Pokud by však ke stejnému incidentu došlo pod úhlem 45°, přímá deformační energie klesne na 5 679 J, protože zbytek energie vozidlo pohltí vlastním pohybem vpřed podél zábrany.

Certifikace TÜV Nord: Razítko na reálnou odolnost

Při výběru zábran se na trhu setkáte s nejrůznějšími tabulkovými hodnotami. Společnost A-SAFE se odlišuje tím, že své deklarované hodnoty v joulech nenechává v rovině interních marketingových slibů. Celý proces testování, metodika výpočtů i samotné produkty podléhají přísné nezávislé certifikaci zkušebny TÜV Nord.

Tato certifikace garantuje, že:

1. Testování probíhalo v dynamických podmínkách, které věrně simulují reálné srážky s vozíky v průmyslu (nikoliv pouze statickým tlakem).
2. Uvedená hodnota v joulech představuje energii, kterou zábrana spolehlivě absorbovala, aniž by došlo k vytržení kotvení z podlahy nebo k destrukci integrity zábrany.
3. Flexibilní polymerové zábrany A-SAFE po absorpci této energie využijí svou tvarovou paměť, rozloží kinetickou sílu a vrátí se do původního tvaru bez trvalého poškození.

Zajímá vás, jak přesně probíhá testování bezpečnostních zábran A-SAFE? Zde najdete všechna videa, která dokumentují jednotlivé kroky. Zde můžete zhlédnout videa z kyvadlových testů jednotlivých produktů A-SAFE a zde videa z dynamických rampových testů.

Přehled odolnosti podle typů zábran A-SAFE

Aby bylo možné specifikovat správné řešení pro váš provoz, je klíčové znát přesné limity jednotlivých ochranných prvků. Níže naleznete přehled certifikovaných hodnot odolnosti v Joulech pro jednotlivé typy bezpečnostních zábran A-SAFE při kritickém, čelním nárazu pod úhlem 90°.

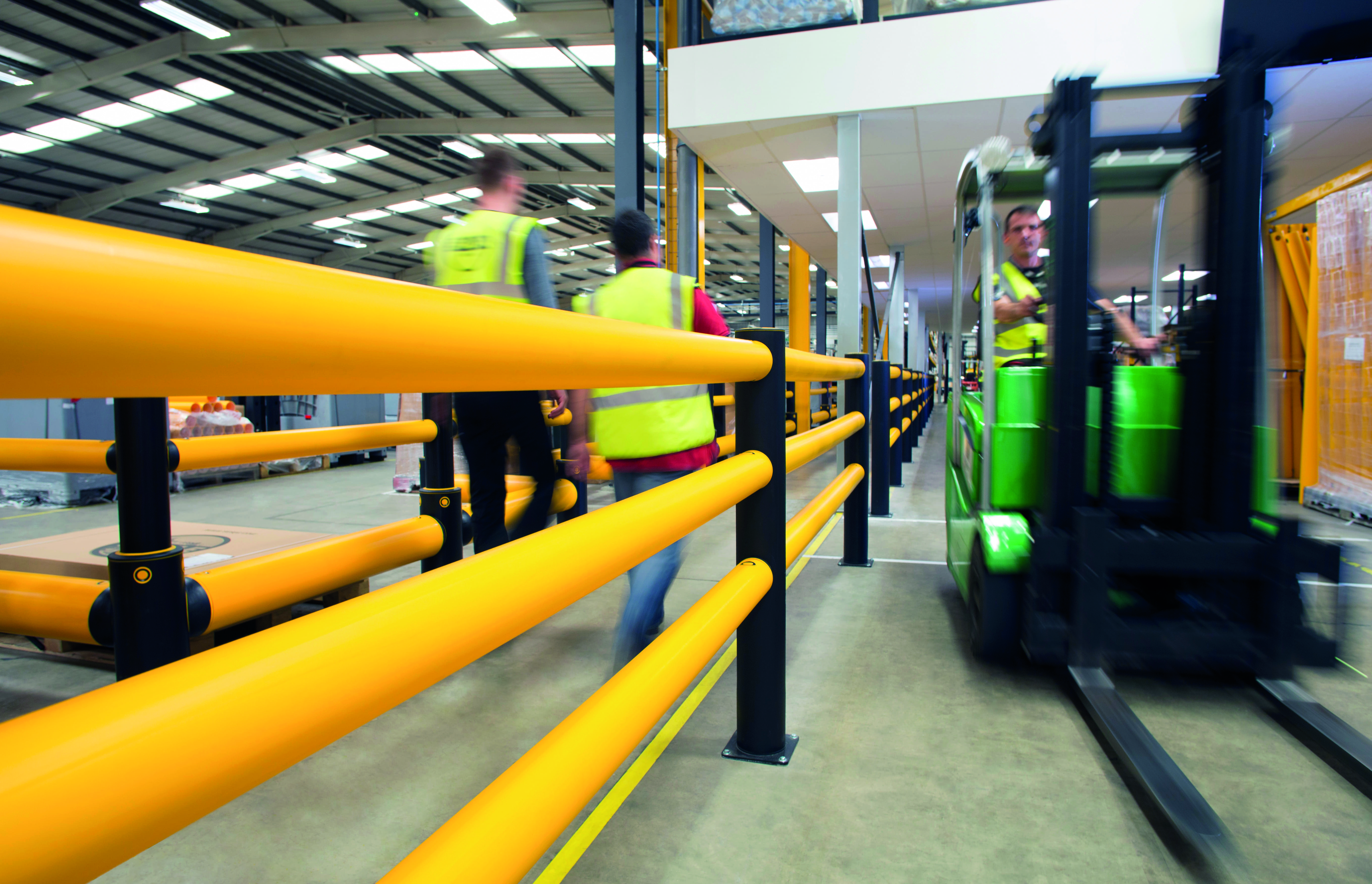

• Bezpečnostní zábrana Pedestrian Barrier: 2 000 / 11 600 J
• Bezpečnostní zábrana Single Traffic Barrier: 5 400 / 20 400 / 30 200 J
• Bezpečnostní zábrana Single Traffic Barrier+: 20 400 / 30 200 / 41 000 J
• Bezpečnostní zábrana Double Traffic Barrier: 9 100 / 41 000 J
• Bezpečnostní branka Traffic Gate: 14 000 J
• Bezpečnostní sloup Bollard: 5 800 / 6 900 / 8 800 / 18 500 J
• Doraz palet ForkGuard Kerb Barrier: 3 000 / 15 800 J
• Regálová koncová zábrana Single RackEnd Barrier: 8 000 / 30 200 J
• Regálová koncová zábrana Double RackEnd Barrier: 12 000 J
• Chránič regálových stojin RackGuard: 1 000 J
• Paletová podesta Under Guard: 15 800 J

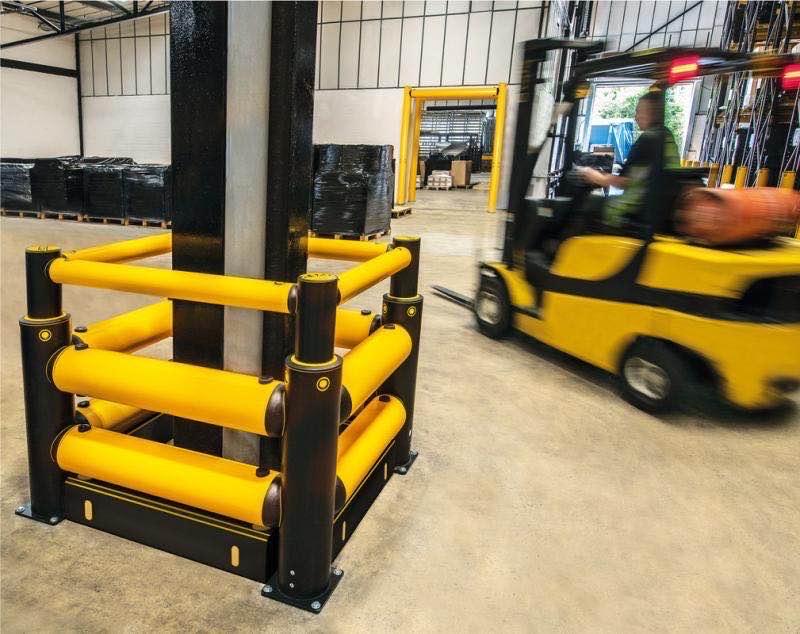

• Chránič sloupů FlexiShield Column Guard: 1 600 J
• Chránič sloupů iFlexRail Column Guard: 11 600 / 27 500 J
• Výšková zábrana Heavy Duty Topple Barrier: 20 500 J
• Výškový omezovač iFlex Height Restrictor: 5 400 J

Závěr: Bezpečnost podložená daty

Správné pochopení odolnosti v joulech posouvá projektování průmyslové bezpečnosti na úroveň precizní vědy. Při plánování investic do ochranných prvků A-SAFE vždy začínejte důslednou analýzou rizik: zvažte maximální možnou hmotnost techniky v dané zóně a reálnou rychlost, jakou se zde může pohybovat. Pouhé odhady se v krizové situaci mohou stát fatální chybou, která ochromí provoz firmy a ohrozí lidské životy.

Bezpečnostní zábrany A-SAFE podložené mezinárodním certifikátem TÜV Nord vám dají stoprocentní jistotu, že vaše investice do bezpečnosti splní svůj účel. Moderní polymerové bariéry nepředstavují jen pasivní kus plastu, ale sofistikovaný inženýrský systém, který dlouhodobě chrání zdraví zaměstnanců, snižuje náklady na opravy budov i techniky a zajišťuje stabilitu vašeho podnikání bez zbytečných odstávek.

Chcete vědět, jaké reálné riziko hrozí ve vašem provozu? Pro rychlý a přesný výpočet kinetické energie vaší manipulační techniky můžete využít online kalkulačku na našich stránkách, kde získáte okamžitou představu o potřebné odolnosti pro vaše skladové či výrobní prostory. Spočítejte si potřebnou odolnost zábran ještě dnes a zajistěte svému provozu nekompromisní bezpečnost bez rizika poddimenzování.
