Jak zabránit pádu z nakládací rampy?

Nakládací a vykládací rampy jsou nepostradatelnou součástí skladových, logistických i výrobních provozů. Každý den umožňují rychlou manipulaci se zbožím, pohyb manipulační techniky i efektivní propojení mezi skladem a přepravními vozidly. Právě jejich vysoké pracovní vytížení ale zároveň znamená zvýšené nároky na bezpečnost. Otevřené hrany ramp představují jedno z míst, kterým je potřeba věnovat zvýšenou pozornost. Při nedostatečném zabezpečení může dojít k ohrožení zaměstnanců, poškození manipulační techniky nebo vzniku materiálních škod. Podobná rizika vznikají také na mezipatrech, vyvýšených plošinách a dalších pracovištích s otevřenou hranou. Moderní bezpečnostní prvky proto pomáhají vytvořit kontrolované pracovní prostředí, které chrání osoby i majetek bez zbytečného omezení plynulosti provozu.

Jedním z účinných řešení jsou zvedací a otočné paletové bezpečnostní brány. Slouží jako fyzická bariéra na hraně rampy, která zabraňuje pádu do volného prostoru a zároveň umožňuje rychlé uvolnění prostoru ve chvíli, kdy je potřeba provést nakládku nebo vykládku. Zatímco zvedací bezpečnostní brána se při otevření zvedá do kompaktní polohy mimo samotný otvor, otočné paletové branky Vario využívají různé konstrukční mechanismy podle konkrétního modelu. Jednotlivá provedení se proto liší způsobem pohybu, prostorovými nároky i rozměry palet, pro které jsou určena.

Proč je nakládací rampa rizikovým místem

Největší riziko vzniku nebezpečné situace nastává ve chvíli, kdy jsou vrata rampy otevřená, ale nákladní vozidlo ještě není přistaveno nebo naopak již odjelo. Na hraně rampy tak zůstává nechráněný prostor, do kterého může při nepozornosti nebo chybné manipulaci spadnout pracovník, vysokozdvižný vozík, paletový vozík nebo přepravovaný materiál. K pádům často dochází také v provozech s vysokou intenzitou pohybu, kde současně probíhá více činností – například příprava zboží, manipulace s paletami a pohyb zaměstnanců v okolí rampy. Následky takové události mohou být závažné a zahrnovat zranění pracovníků, poškození techniky nebo zboží i přerušení provozu.

Riziko přitom nelze zcela odstranit pouze pomocí školení zaměstnanců, bezpečnostních pravidel nebo výstražného značení. Tato opatření jsou důležitou součástí prevence, stále však závisí na správném chování člověka. V dynamickém, často hektickém prostředí skladů a logistických center může i krátká nepozornost vést k nebezpečné situaci. Nejúčinnější ochranou je proto fyzické zabezpečení otevřených hran ramp. Zvedací bezpečnostní brány vytvářejí spolehlivou bariéru, která chrání zaměstnance, manipulační techniku i materiál, a současně umožňuje rychlé a pohodlné uvolnění prostoru při každodenní manipulaci.

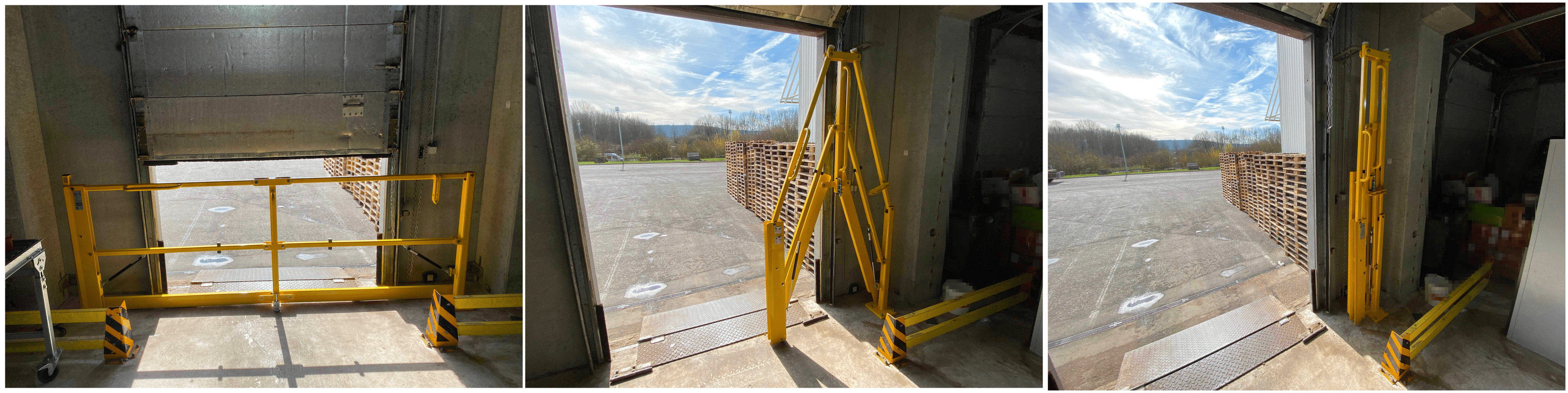

Jak fungují zvedací bezpečnostní brány na rampu

Zvedací bezpečnostní brány představují jednoduché, ale velmi účinné řešení ochrany hran nakládacích a vykládacích ramp. Ve chvíli, kdy u rampy není přistaveno vozidlo nebo probíhá příprava na nakládku, vytvářejí pevnou fyzickou bariéru, která zabraňuje pádu osob, vysokozdvižných vozíků i přepravovaného materiálu do volného prostoru. Pokud je potřeba umožnit průjezd vysokozdvižného vozíku nebo manipulaci s paletami, bránu lze jednoduše zvednout jako jeden kompaktní celek a během několika okamžiků tak uvolnit celý průchod. Díky integrovanému zvedacímu mechanismu s plynovými vzpěrami a bezúdržbovými samomaznými ložisky je její ovládání plynulé, rychlé a fyzicky nenáročné. Po dokončení manipulace lze bránu stejně snadno vrátit zpět do bezpečnostní polohy.

Základ tvoří robustní ocelová konstrukce o tloušťce 4 mm, která je navržena pro dlouhodobé používání v náročném průmyslovém prostředí. Odolná prášková povrchová úprava v bezpečnostní žluté barvě RAL 1023 zajišťuje vysokou viditelnost i v rušných provozech a současně chrání konstrukci před opotřebením. Konstrukce je určena pro použití v náročném průmyslovém prostředí a pro každodenní provoz.

Na rozdíl od provizorních řešení, jako jsou řetězy, pásky nebo přenosné zábrany, není nutné jednotlivé prvky demontovat ani složitě přemisťovat. Ochrana je vždy připravena k použití a její obsluha zabere jen několik sekund.

Řešení pro malé i velmi široké nakládací rampy

Nakládací rampy se liší nejen intenzitou provozu, ale také svou šířkou. Proto jsou zvedací bezpečnostní brány dostupné v několika konstrukčních variantách, které umožňují zabezpečit jak menší expediční místa, tak rozsáhlé logistické terminály.

Jednosegmentové zvedací brány: Představují jednoduché a prostorově úsporné řešení pro standardní nakládací rampy. Brány jsou dostupné v šířkách 1600 a 1800 mm a jsou vhodné zejména pro menší sklady, regionální distribuční centra nebo výrobní provozy s nižší až střední intenzitou logistického provozu. Díky kompaktním rozměrům představují ideální řešení tam, kde není potřeba zabezpečovat nadstandardně široké průjezdy.

Dvousegmentové zvedací brány: Určeny pro širší nakládací rampy, kde je potřeba zachovat dostatečný prostor pro bezpečný pohyb osob i manipulační techniky. Díky dělené konstrukci umožňují efektivně zabezpečit větší otvory bez omezení každodenního provozu. Tento model je dostupný v šířkách od 2000 do 3800 mm a nabízí velkorysý průchod pro plynulou manipulaci se zbožím. Je vhodný zejména pro rušnější sklady, distribuční centra a průmyslové provozy se střední intenzitou logistických operací.

Dvousegmentové oboustranné zvedací brány: Ideální pro nejširší nakládací rampy a velké expediční otvory. Jejich konstrukce umožňuje otevírání od středu do stran, takže poskytují maximální průjezdný prostor při zachování bezpečného oddělení pracovní plochy od volného okraje rampy. Tato varianta je dostupná v šířkách od 4000 do 6400 mm a je navržena pro provozy s vysokou intenzitou pohybu. Uplatnění nachází především v moderních logistických centrech, tranzitních terminálech, velkých skladech a průmyslových závodech, kde je potřeba zabezpečit široké průjezdy bez omezení rychlosti manipulace.

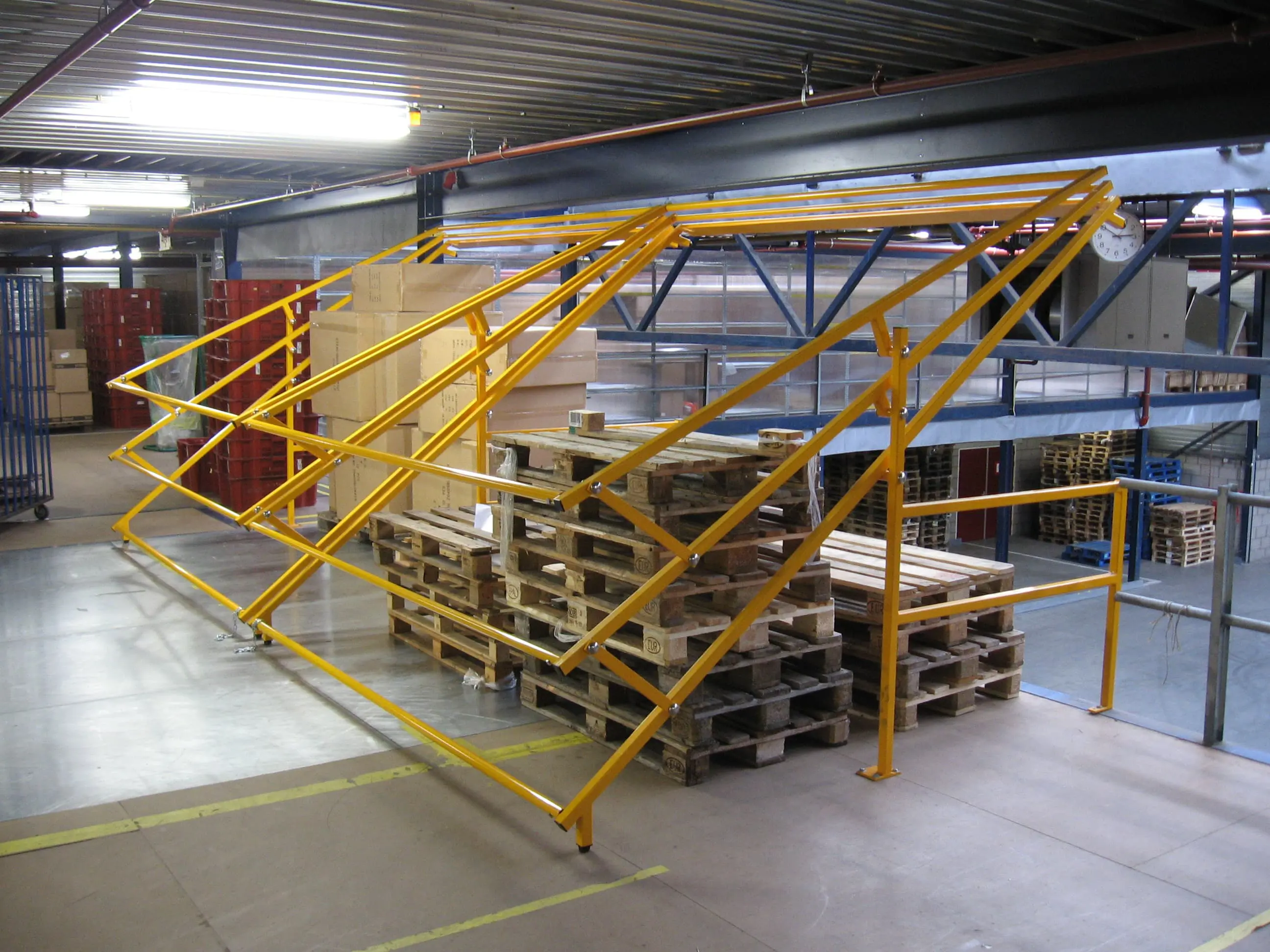

Jak fungují otočné paletové branky Vario

Řada otočných paletových branek Vario zahrnuje několik konstrukčně odlišných provedení, která se liší nejen způsobem pohybu, ale také rozměrem palet, pro které jsou určena, a prostorovými nároky při manipulaci.

Vario 10 využívá otočný mechanismus a představuje univerzální řešení pro běžnou manipulaci s paletami. Díky jednoduché konstrukci a snadnému ovládání je vhodná pro pracoviště, kde nejsou kladeny zvláštní nároky na omezení prostoru.

Vario 18, Vario 22, Vario 26 a Vario 26ED pracují s naklápěcím mechanismem a harmonikovým systémem. Při manipulaci se konstrukce naklápí a jednotlivé části se skládají pomocí harmonikového systému tak, aby co nejlépe využily dostupný prostor. Jedna strana plošiny přitom zůstává vždy fyzicky uzavřená, takže se při manipulaci neotevře celá hrana pracoviště současně. Jednotlivé modely této řady se liší především výškou nákladu, pro kterou jsou určeny, zatímco Vario 26ED je díky konstrukci s větší hloubkou určena pro rozměrnější palety až do hloubky 2700 mm.

Vario 30 využívá vertikální princip, při kterém se ochranná konstrukce pohybuje nahoru a dolů místo klasického vychýlení do prostoru. Díky tomu nepotřebuje prostor pro výkyv brány a je vhodná především pro pracoviště s omezeným prostorem za nakládacím otvorem. Vario 30HI tento princip doplňuje o posuvný a skládací mechanismus. Je proto určena pro situace, kde je kromě omezené hloubky k dispozici také omezená instalační výška.

Jednotlivé varianty tak neřeší pouze různé velikosti palet. Jejich konstrukce umožňuje přizpůsobit ochranu konkrétním prostorovým podmínkám pracoviště – od univerzálního otočného provedení přes naklápěcí modely pro různé výšky a hloubky palet až po vertikální brány určené do stísněných prostor.

Varianty otočných paletových bran Vario

Při výběru konkrétní varianty je proto vhodné zohlednit nejen rozměry palet, ale také prostor kolem branky a její rádius otáčení. Podrobné technické parametry jednotlivých modelů pomohou určit provedení odpovídající konkrétnímu pracovišti.

Jak vybrat správnou bezpečnostní bránu na rampu

Při výběru bezpečnostní brány je důležité zohlednit především rozměry zabezpečovaného prostoru, způsob manipulace, prostorové uspořádání pracoviště a parametry přepravovaného nákladu. Ne každé řešení je vhodné pro stejný typ rampy nebo způsob provozu.

Nejdůležitějšími faktory jsou:

• šířka zabezpečovaného prostoru – u zvedacích bran lze šířku přizpůsobit pomocí jednosegmentových, dvousegmentových nebo oboustranných variant. Paletové branky Vario jsou určeny pro konkrétní rozměrové konfigurace a jejich výběr se řídí také rozměrem palety a konstrukčním provedením brány,
• způsob manipulace – u zvedací brány je při manipulaci možné otevřít celý zabezpečený otvor a vytvořit tak prostor pro průjezd vysokozdvižného vozíku nebo přesun palety. U paletových bran Vario závisí rozsah uvolnění prostoru na konkrétním konstrukčním provedení; například naklápěcí modely Vario 18, 22, 26 a 26ED při manipulaci zachovávají jednu stranu plošiny fyzicky uzavřenou,
• prostorové uspořádání pracoviště – u zvedací brány je třeba počítat především s prostorem potřebným pro její zvednutí a uložením konstrukce v otevřené poloze. U Vario je prostorová náročnost závislá na konkrétním typu: některé modely využívají naklápěcí a skládací mechanismus, zatímco varianty Vario 30 a 30HI využívají vertikální pohyb a jsou určeny také pro pracoviště s omezeným prostorem,
• rozměry manipulovaného nákladu – u zvedacích bran je rozhodující především rozměr zabezpečovaného otvoru a prostor potřebný pro průjezd manipulační techniky. U paletových bran Vario je nutné zohlednit také maximální rozměry palety, protože jednotlivé modely jsou určeny pro různé výšky a hloubky nákladu; brána Vario 26ED je například určena pro hlubší palety až do 2700 mm,
• charakter konkrétního pracoviště – výsledné řešení by mělo odpovídat nejen samotnému otvoru, ale také způsobu nakládky a vykládky, pohybu pracovníků a manipulační techniky a prostorovým možnostem instalace.

Při výběru je proto vhodné nejprve určit, jakým způsobem musí být prostor při manipulaci uvolněn a jaké prostorové podmínky nabízí konkrétní pracoviště. Zvedací brány jsou vhodné zejména tam, kde je potřeba rychle uvolnit celý zabezpečený otvor a následně jej opět uzavřít. Paletové branky Vario nabízejí několik konstrukčních provedení, která umožňují přizpůsobit řešení rozměrům palet i prostorovým podmínkám pracoviště.

Správně zvolená bezpečnostní brána by měla zajistit spolehlivou ochranu otevřené hrany a současně umožnit plynulou manipulaci. Cílem není provoz komplikovat, ale vytvořit bezpečné pracovní prostředí, ve kterém je ochrana pracovníků a majetku přirozeně součástí každodenního provozu.

Další prvky pro zvýšení bezpečnosti nakládacích ramp

Zvedací a otočné bezpečnostní brány představují účinnou ochranu proti pádu z otevřené rampy. Pro komplexní zabezpečení celého prostoru nakládky je však vhodné kombinovat více ochranných prvků, které řeší různá rizika spojená s pohybem vozidel, manipulační techniky i osob.

Hydraulická bezpečnostní brána A-SAFE Traffic Gate – slouží k ochraně vjezdů, průjezdů a hranic manipulačních prostor. Umožňuje rychlé otevření prostoru pro průjezd techniky a zároveň pomáhá zabránit nežádoucímu pohybu vozidel nebo manipulační techniky v rizikových místech. Díky odolnému polymerovému materiálu Memaplex™ jsou navrženy pro dlouhodobé použití v náročných provozech.

Zakládací klín pod kola se signalizací iStop – systém je určený k zabezpečení vozidel během nakládky a vykládky a pomáhá zabránit jejich nechtěnému nebo předčasnému odjezdu od rampy. Robustní klín se umístí pod kolo nákladního vozidla a propojí se se světelnou signalizací, která informuje obsluhu i řidiče, zda je možné s vozidlem bezpečně manipulovat. Dokud není klín správně umístěn a systém nepotvrdí bezpečný stav, není vozidlo připraveno k odjezdu. Zakláadací klín iStop tak snižuje riziko vzniku nebezpečné mezery mezi vozidlem a rampou, pádu osob nebo poškození manipulační techniky při nakládce a vykládce.

Správnou kombinací fyzických zábran, signalizace a ochranných prvků lze vytvořit bezpečnější pracovní prostředí, které minimalizuje rizika při každodenní manipulaci a současně zachovává plynulost logistických procesů.

Závěr

Nakládací rampy patří mezi místa, kde se v jednom prostoru setkává pohyb osob, manipulační techniky a otevřená hrana ve výšce. Spoléhat pouze na opatrnost zaměstnanců nebo vizuální upozornění proto nemusí být dostačující. Bezpečnostní brány umožňují otevřenou hranu fyzicky zabezpečit a současně zachovat možnost plynulé manipulace. Zvedací bezpečnostní brány jsou vhodné tam, kde je potřeba rychle uvolnit celý zabezpečený otvor a následně jej opět uzavřít. Paletové branky Vario nabízejí několik konstrukčních provedení pro různé rozměry palet a prostorové podmínky pracoviště. Konkrétní řešení tak lze zvolit podle způsobu manipulace, rozměrů nákladu i dostupného prostoru.

Bezpečnost ramp lze dále doplnit prvky, které řeší další rizika spojená s pohybem vozidel a manipulační techniky, například hydraulickou bezpečnostní bránou A-SAFE Traffic Gate nebo elektrickým zakládacím klínem iStop.

Správně navržené zabezpečení přispívá k ochraně pracovníků, manipulační techniky i přepravovaného materiálu a zároveň podporuje plynulý provoz. Vyberte vhodné řešení pro vaše nakládací rampy a vytvořte bezpečnější pracovní prostředí bez zbytečného omezení manipulace.
