Případová studie: Ochrana stěn a technologií před vidlicemi VZV pomocí A-SAFE ForkGuard Kerb Barrier

Ve výrobních a logistických provozech se manipulační technika pohybuje často v bezprostřední blízkosti stěn, sloupů, technologií a dalších konstrukcí. Riziko přitom nevzniká pouze při přímém nárazu celého vozíku. Problémem mohou být také vidlice VZV, které při manipulaci s paletami zasahují do míst těsně nad podlahou a mohou poškodit stěny nebo zařízení. Právě při průjezdu úzkými trasami nebo manipulaci v blízkosti konstrukcí stačí malá nepřesnost k tomu, aby došlo ke kontaktu vidlic s chráněným místem. Opakované drobné nárazy pak mohou postupně vést k poškození stěn, rohů nebo technologií a zbytečným nákladům na opravy.

Pro taková místa je určená nízká zábrana A-SAFE ForkGuard Kerb Barrier. V českých výrobních provozech chrání exponovaná místa před nárazy manipulační techniky, slouží jako doraz palet a podle konkrétní situace se kombinuje také s dalšími ochrannými prvky.

Jak zábrana ForkGuard Kerb Barrier funguje

ForkGuard Kerb Barrier je nízká zábrana určená k ochraně stěn, budov, zařízení a dalších prvků v úrovni podlahy. Díky nízkému profilu chrání také před nárazy vidlic VZV, které mohou proniknout pod běžnou výškovou úroveň průmyslových zábran. Slouží také jako ochrana proti šikmým nárazům a jako doraz či ochranný prvek pro skladované palety. Při nárazu se materiál zábrany prohne a absorbuje část energie. Následně se vrací do původního tvaru, takže ochranný prvek opakovaně odolává nárazům bez nutnosti běžných oprav po každém kontaktu. A-SAFE používá pro své zábrany materiál Memaplex, který kombinuje pevnost a pružnost a je navržen pro opakované nárazy.

Standardní ForkGuard Kerb Barrier má nárazovou zónu 0–185 mm a odolnost 3 000 J při nárazu pod úhlem 90°. Pro provozy s vyšší intenzitou nebo rizikem silnějších nárazů je k dispozici také varianta Heavy Duty ForkGuard Kerb Barrier s odolností až 15 800 J a obdobnou nárazovou výškou.

Kde zábrana ForkGuard Kerb Barrier najde uplatnění

Výhodou nízké zábrany je především možnost chránit spodní části stěn, technologií a dalších konstrukcí, kam běžné vyšší zábrany nemusí dosahovat. Zábranu ForkGuard Kerb Barrier lze instalovat samostatně podél stěny nebo zařízení, případně ji kombinovat s dalšími typy zábran A-SAFE. V takové konfiguraci doplňuje ochranu v místech, kde hrozí kontakt vidlic VZV s prostorem pod hlavní konstrukcí zábrany. Při výběru vhodné varianty je přitom důležité zohlednit především hmotnost manipulační techniky včetně nákladu, předpokládaný úhel nárazu a běžnou rychlost pohybu. V náročnějších provozech může být vhodnější provedení Heavy Duty s vyšší odolností.

V provozu tedy ForkGuard Kerb Barrier plní několik funkcí:

• ochrana stěn a technologií před vidlicemi VZV,

• ochrana nízko položených částí zařízení před nárazy manipulační techniky,

• ochrana před šikmými nárazy v úrovni podlahy,

• doraz palet při skladování a manipulaci,

• doplnění vyšších zábran v místech, kde mohou vidlice zasáhnout prostor pod jejich konstrukcí.

Zkušenosti z českých provozů

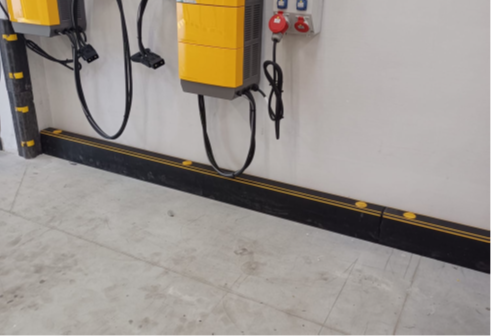

1. Výrobní závod v oblasti průmyslových technologií (Karlovarský kraj)

Výrobní závody s intenzivním pohybem materiálu musí při plánování ochrany počítat nejen s hlavními manipulačními trasami, ale také s místy, kde se technika dostává těsně ke konstrukcím budov. To je typické i pro výrobu technických zařízení, kde se materiál a hotové sestavy pohybují mezi jednotlivými částmi výrobního procesu a kde mohou být stěny nebo sloupy vystaveny kontaktu s manipulační technikou. Právě taková místa mohou být vhodná pro nízkou ochranu ForkGuard Kerb Barri, která zachytí náraz v úrovni, kde běžná vyšší zábrana nemusí chránit celý ohrožený prostor.

„Bezpečnostní zábrany A-SAFE ForkGuard Kerb využíváme v naší výrobě už od roku 2019. Začínali jsme s 15 metry podél nejkritičtějších stěn a sloupů, kde hrozilo poškození vidlicemi vysokozdvižných vozíků. S řešením jsme byli natolik spokojení, že jsme ochranu v letech 2020 a 2023 postupně rozšířili na další exponovaná místa. Dnes máme instalováno už přibližně 220 metrů. Bariéry se nám plně osvědčily jako spolehlivá prevence škod, které by jinak mohly zbytečně narušit provoz.“

— Manažer výroby a infrastruktury

2. Výrobní závod v oblasti automobilového průmyslu (Olomoucký kraj)

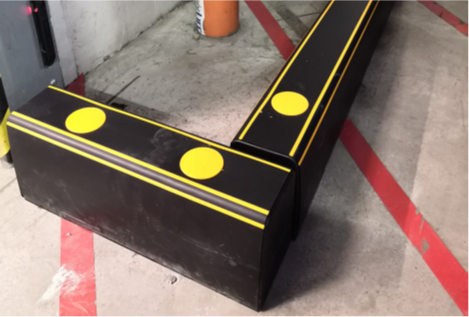

Ve velkých výrobních areálech automobilového průmyslu se manipulační technika pohybuje mezi výrobními pracovišti, sklady a dalšími částmi provozu prakticky po celý den. S rostoucí intenzitou pohybu tak přibývají také místa, kde je potřeba chránit konstrukce přímo podél průjezdních tras. Závod v Olomouckém kraji patří mezi rozsáhlé výrobní lokality a zaměřuje se mimo jiné na výrobu stabilizátorů, nápravových pružin, přesných ocelových trubek a dalších komponentů. V takovém prostředí je účelné kombinovat nízkou ochranu rovných úseků s prvky určenými pro ochranu rohů a hran.

„V našem provozu dostávají stěny a vybavení podél průjezdních tras manipulační techniky celkem zabrat. Zábrany A-SAFE ForkGuard Kerb Barrier jsme proto na nejexponovanějších místech zkombinovali s ochrannými rohovými profily. Pravidelně pohlcují nárazy, po kterých se díky své pružnosti vrací do původního stavu – bez nich by to odnesly přímo stěny a technologie. Se zábranami jsme maximálně spokojení, svou roli v každodenním ostrém provozu plní bezchybně.“

— Vedoucí údržby a technické správy

3. Výrobní závod v oblasti automobilového průmyslu (Jihomoravský kraj)

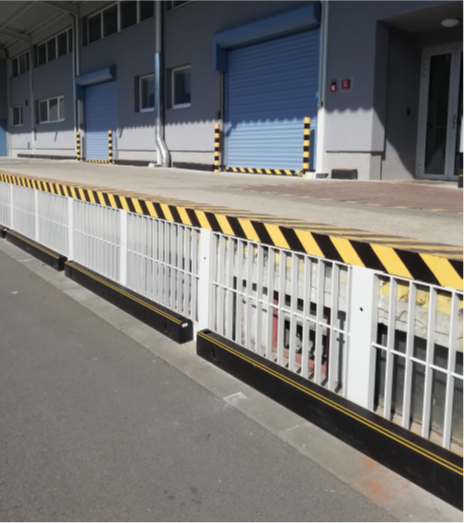

Odlišné nároky vznikají v provozech, kde se v jednom prostoru setkává několik způsobů dopravy a manipulace. Výrobní závod automobilových komponentů na jižní Moravě, který se zaměřuje na výrobu slunečních clon, pěnových výplní sedáků nebo dalších dílů pro automobilový průmysl, kombinuje výrobní činnost s provozem nakládacích a vykládacích míst, kde se materiál pohybuje mezi vnitřními prostory a silniční dopravou. V takovém prostředí se ochrana konstrukcí musí přizpůsobit nejen pohybu VZV, ale také samotnému uspořádání nakládacích prostor.

„Nakládací rampy máme rozdělené do dvou výškových úrovní, takže se tu potkává klasická doprava s manipulační technikou. Zábrany A-SAFE ForkGuard Kerb řeší bezpečnost v obou částech – na úrovni silnice chrání stěny před možnými nárazy odkládaných a přepravovaných palet a o metr výše na samotné rampě zase předchází poškození od ostrých vidlic VZV. Poprvé jsme je nasadili v roce 2019, o rok později jsme přidali další a dnes jich tu máme přes 185 metrů. Pro ochranu takto členitého a vytíženého prostoru se zábrany skvěle osvědčily.“

— Koordinátor logistiky

Co ukazují zkušenosti z provozu

Tři české reference ukazují, že nízká ochrana má v průmyslovém provozu své specifické místo. Zatímco v jednom případě ForkGuard Kerb Barrier chrání především stěny a sloupy před vidlicemi VZV, jinde doplňuje ochranu rohů nebo řeší různá rizika v několika výškových úrovních. Společným prvkem všech instalací je snaha zachytit riziko co nejblíže místu, kde může k nárazu dojít. Nízká konstrukce zábrany ForkGuard Kerb je proto vhodná tam, kde by samotná vyšší zábrana nemusela ochránit spodní část stěny nebo zařízení před kontaktem s vidlicemi či paletami.

Dlouhodobé zkušenosti z provozů zároveň ukazují, že ochranu není nutné vnímat jako jednorázové řešení celého prostoru. V případě potřeby lze postupně doplnit další exponovaná místa nebo zábranu ForkGuard Kerb Barrier kombinovat s jinými ochrannými prvky podle konkrétního uspořádání provozu.

Závěr: Ochrana nízko položených míst podle podmínek provozu

Zábrana A-SAFE ForkGuard Kerb Barrier je určena především pro ochranu stěn, zařízení a dalších prvků v úrovni podlahy, kde hrozí nárazy manipulační techniky nebo poškození vidlicemi VZV. Její nízká konstrukce umožňuje chránit také prostor pod vyššími zábranami a v případě potřeby vytvořit souvislejší systém ochrany.

Při návrhu ochrany je vždy potřeba zohlednit konkrétní podmínky provozu – typ a hmotnost manipulační techniky, rychlost pohybu, předpokládané směry a úhly nárazu i rozmístění stěn, technologií a dalších exponovaných míst. Pro náročnější provozy je k dispozici také provedení Heavy Duty s vyšší odolností.

Pokud řešíte ochranu stěn, technologií, sloupů nebo jiných nízko položených míst před manipulační technikou, pomůžeme vám navrhnout vhodnou konfiguraci zábran A-SAFE podle skutečných podmínek vašeho provozu. Prohlédněte si zábrany A-SAFE ForkGuard Kerb Barrier nebo další průmyslové bezpečnostní zábrany A-SAFE a vyberte ochranu odpovídající rizikům ve vašem provozu.
