Případová studie: Ochrana před pádem materiálu při výškovém skladování pomocí A-SAFE Topple Barrier
Ve skladech a výrobních provozech se bezpečnost často řeší především z pohledu pohybu manipulační techniky. Neméně důležitým rizikem je ale také materiál uložený ve výšce. Palety, komponenty nebo jiné skladované předměty mohou při převrácení nebo pádu ohrozit pracovníky pohybující se v bezprostřední blízkosti regálů. Zvlášť problematická jsou místa, kde podél regálů vedou pěší komunikace – ochranný systém zde musí nejen oddělit skladovací prostor od trasy pro zaměstnance, ale také zabránit pádu materiálu do tohoto prostoru.
Právě pro tyto situace je určen systém A-SAFE Topple Barrier. Jeho úkolem není pouze oddělit skladovací prostor od pěších tras, ale především vytvořit fyzickou ochranu proti pádu skladovaného materiálu. Modulární konstrukce umožňuje přizpůsobit výšku i konfiguraci zábrany konkrétnímu uspořádání skladu. U standardní zábrany Topple Barrieru lze využít až šest dodatečných příčných tyčí a dosáhnout výšky 5,3 metru. Pro náročnější provozy je k dispozici také zábrana Heavy Duty Topple Barrier s vyšší odolností vůči nárazům manipulační techniky.
Co řešení přináší v praxi
Účinná ochrana před pádem materiálu začíná u správného posouzení rizik v konkrétním provozu. Nejde pouze o výšku regálů, ale také o druh skladovaného materiálu, způsob manipulace a přítomnost pěších tras nebo dalších exponovaných míst v jejich okolí.
Zábrany A-SAFE jsou navrženy tak, aby v náročných provozech dlouhodobě odolávaly zatížení a pomáhaly chránit pracovníky i infrastrukturu. Jejich pružná konstrukce při působení síly absorbuje a rozptyluje energii místo toho, aby ji přenášela přímo do okolních konstrukcí a podlahy. U zábrany A-SAFE Topple Barrier lze zároveň ochranu přizpůsobit konkrétním podmínkám – zvolit vhodnou výšku a konfiguraci a v případě potřeby ji doplnit například o bezpečnostní síť.
V praxi tak může zábrana pomoci:
- oddělit skladovací prostor od pěších tras,
- zabránit pádu nebo převrácení skladovaného materiálu do chráněného prostoru,
- přizpůsobit ochranu výšce a uspořádání skladování,
- omezit riziko propadnutí menších komponentů pomocí doplňkové sítě,
- chránit zaměstnance i okolní infrastrukturu před následky pádu materiálu.
Standardní zábrana Topple Barrier je podle výrobce navržena pro bodové zatížení až 400 kg a horizontální rozložené zatížení až 1 000 kg. Pro náročnější provozy, kde hrozí také kontakt s manipulační technikou, je určena zábrana Heavy Duty Topple Barrier s nárazovou odolností až 20 500 J při nárazu pod úhlem 90°.
Zkušenosti z českých provozů
1. Výrobní závod automobilového průmyslu (Česká Lípa)

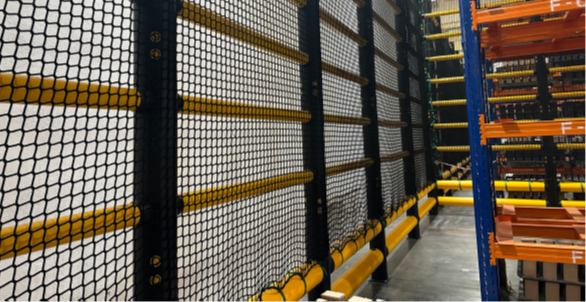

V průmyslovém provozu může být rizikem nejen pád celé palety nebo většího kusu materiálu, ale také menších součástí, které mohou propadnout mezerami v ochranné konstrukci. Právě taková situace vznikla v prostoru podél regálů, kde se v bezprostřední blízkosti skladovaného materiálu pohybovali zaměstnanci. Běžná konfigurace výškové zábrany zde neposkytovala dostatečnou ochranu. Bylo potřeba zabránit nejen přepadnutí materiálu z výšky, ale také jeho propadnutí do průchozího prostoru. Řešením se stal A-SAFE Topple Barrier doplněný o bezpečnostní síť, která uzavírá prostor mezi jednotlivými částmi zábrany a byla zvolena s ohledem na charakter skladovaných komponentů. Výsledkem je ochranné řešení přizpůsobené konkrétnímu uspořádání provozu a typu rizika.
„V našem provozu jsme potřebovali vyřešit ochranu průchozího prostoru podél regálů, kde hrozilo, že by drobné ostré komponenty mohly propadnout mezi tyčemi zábrany do prostoru, kde se pohybují zaměstnanci. Proto jsme zvolili zábranu A-SAFE Topple Barrier doplněnou o bezpečnostní síť, která byla navržena přímo pro naše potřeby. Oceňujeme, že řešení umožnilo současně chránit před pádem skladovaného materiálu a bezpečně oddělit pěší trasu bez omezení provozu. Zábrany jsme postupně instalovali ve více částech závodu a dnes máme více než 300 metrů. Jejich odolnost se již potvrdila při reálném pádu palety, kdy zábrana zabránila jejímu pádu do prostoru s pohybem zaměstnanců.“
— Zástupce společnosti
2. Výrobní závod automobilového průmyslu (Liberec)
V rozsáhlém výrobním závodě automobilového průmyslu je každodenní provoz spojen s intenzivní manipulací s materiálem a pohybem těžké techniky. Manipulační trasy přitom vedou v blízkosti pěších komunikací, výrobních technologií i skladovacích prostor, kde je potřeba minimalizovat riziko kolizí a chránit zaměstnance i vybavení. V libereckém závodu bylo cílem zajistit ochranu exponovaných míst a současně bezpečně oddělit pěší a manipulační trasy. Řešení mělo zvládnout náročné podmínky výrobního provozu a dlouhodobé zatížení bez toho, aby bylo nutné po každém kontaktu s manipulační technikou provádět rozsáhlé oprav
První instalace zábran A-SAFE proběhla v roce 2017. Od té doby se ochranný systém postupně rozšířil o zábrany pro ochranu pěších tras i o další zábrany Topple Barrier v místech s výškovým skladováním. Jak se řešení osvědčilo v každodenním provozu, dokládá následující zkušenost zákazník:
„První instalace v našem provozu proběhla již v roce 2017. Od společnosti A-SAFE máme desítky metrů zábran pro ochranu pěších a vyšší desítky metrů zábran Topple až do výšky 5,3 metru. Používáme těžkou manipulační techniku a náš provoz je velice náročný. Na zábranách je vidět, že dostávají zabrat, přesto jsme od první instalace v roce 2017 nemuseli řešit žádné opravy nebo výměny – pouze jsme několikrát dotáhli šrouby."
— Manažer výroby a infrastruktury
Závěr: Ochrana proti pádu materiálu podle potřeb konkrétního provozu
U výškového skladování nestačí řešit pouze stabilitu samotných regálů. Stejně důležité je posoudit, co se nachází v jejich okolí a jaké následky by měl případný pád materiálu. Zkušenosti z českých výrobních provozů ukazují, že riziko může mít různé podoby – od pádu větších kusů materiálu až po propadnutí drobných komponentů do prostoru, kde se pohybují zaměstnanci. Zábrana A-SAFE Topple Barrier umožňuje na tato rizika reagovat konfigurací odpovídající konkrétním podmínkám. Výšku a provedení zábrany lze přizpůsobit výšce skladování a podle potřeby doplnit o další ochranné prvky, například bezpečnostní síť. V náročnějších provozech lze využít také variantu Heavy Duty s vyšší odolností vůči nárazům manipulační techniky.
Správně navržená ochrana tak nemusí pouze oddělit regály od pěších tras, ale může být součástí komplexního řešení bezpečnosti celého skladovacího prostoru. Při návrhu je proto důležité zohlednit výšku a způsob skladování, charakter materiálu, pohyb osob i manipulační techniky a konkrétní dispozici provozu.
