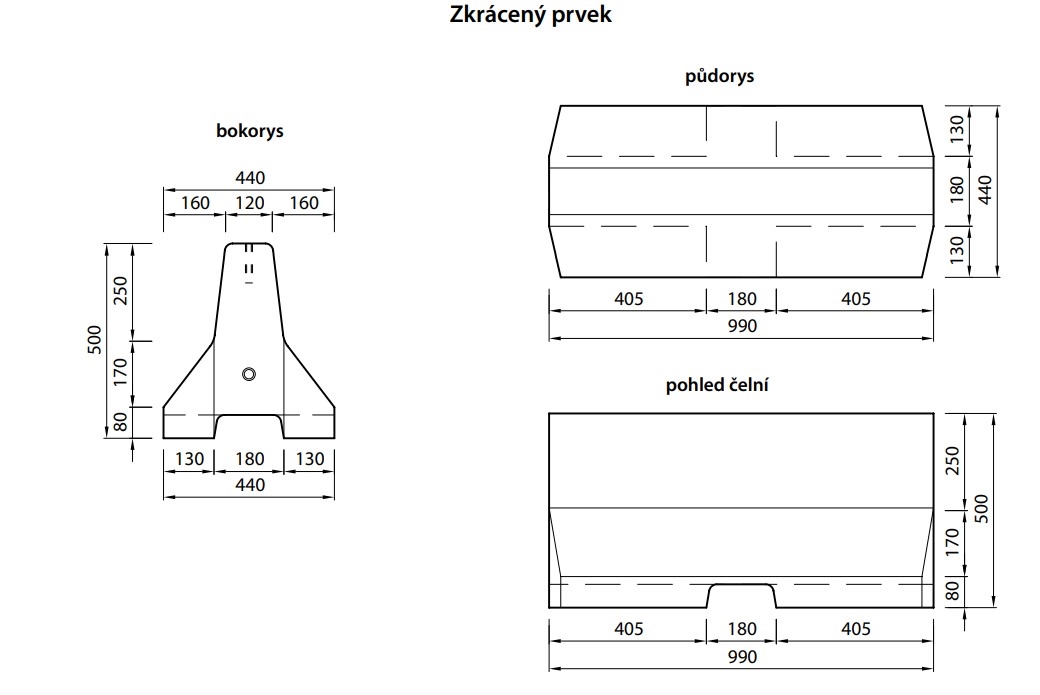

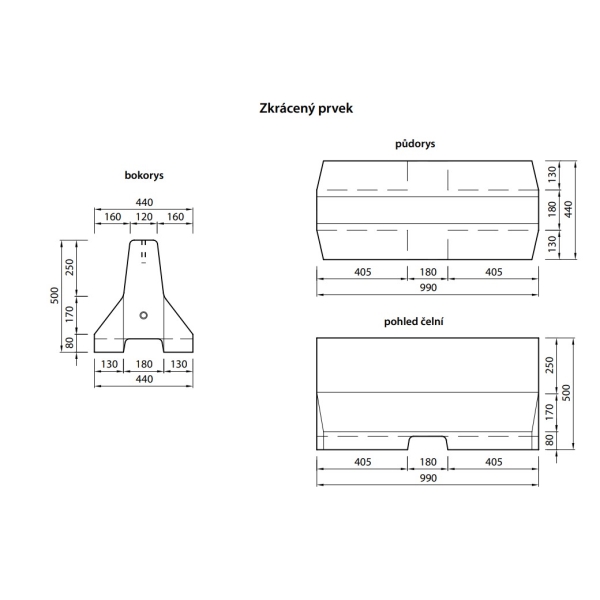

Silniční betonové svodidlo 50 HS01CSB, zkrácené – průběžný díl, 1000×440×500 mm

Silniční betonová zábrana, svodidlo 50 HS01CSB – průběžný díl je vyrobeno z vysokopevnostního provzdušněného betonu pevnostní třídy C45/55 a vyhovuje požadavkům stupně agresivity prostředí XF4, XD3 dle normy ČSN EN 206-1.

Prvky jsou vyráběny v přírodní šedé barvě betonu nebo ve žluto-černé šrafované barvě.

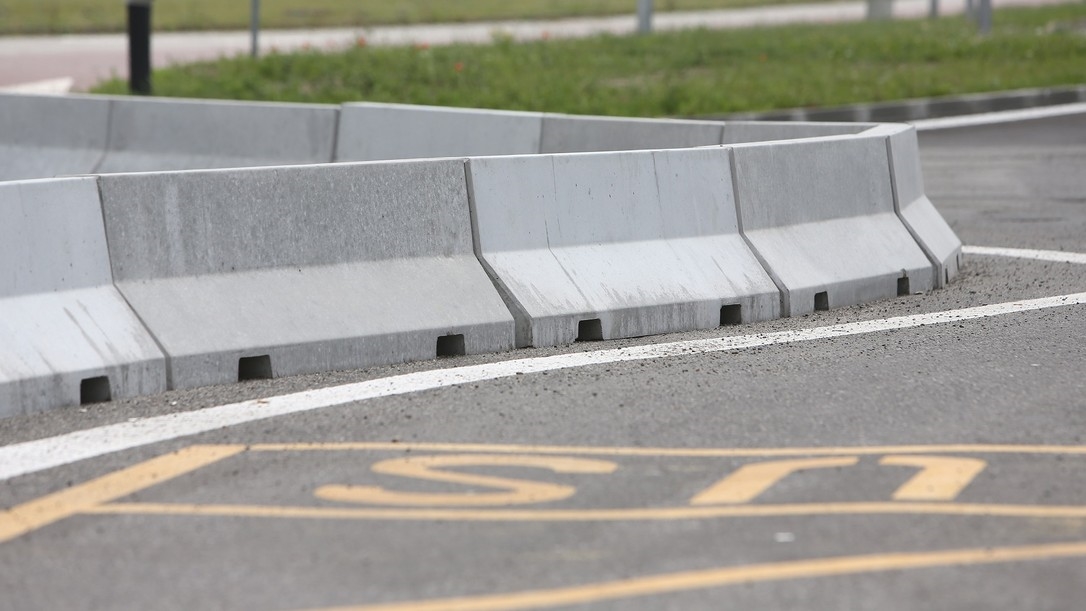

Zábrany jsou určeny pro bezpečné oddělení vozovek od pěšího zón nebo cyklistických tras, jízdních pruhů, tvorbu chráněných ostrůvků a kruhových objezdů, ke zpomalení dopravy v obytných a pěších zónách, ke zřízení objížděk či uzavírek v městském provozu, atd. Svodidla jsou určena především pro použití v městském provozu nebo na pozemních komunikacích s omezenou rychlostí do 50 km/h.

Betonová svodidla zajišťují nadstandardní pevnost a extrémní odolnost proti působení vody a chemických rozmrazovacích látek.

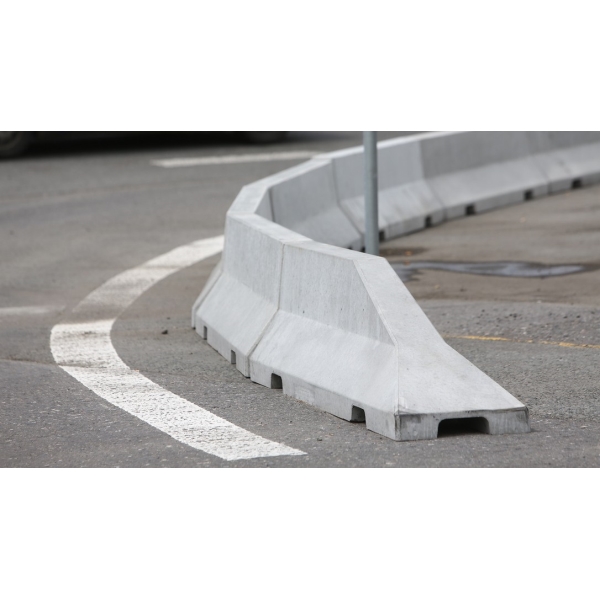

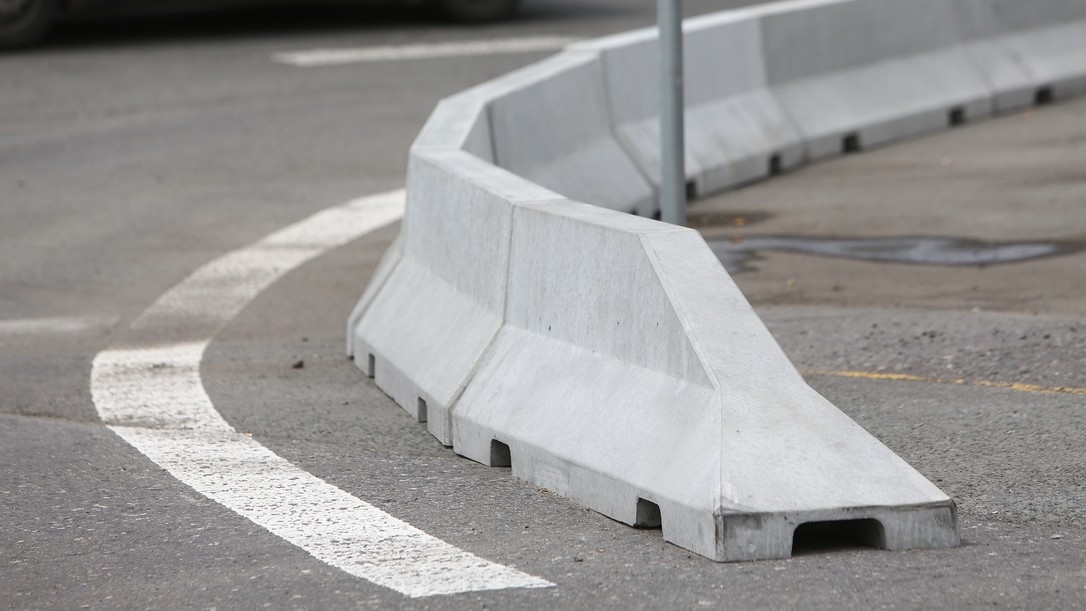

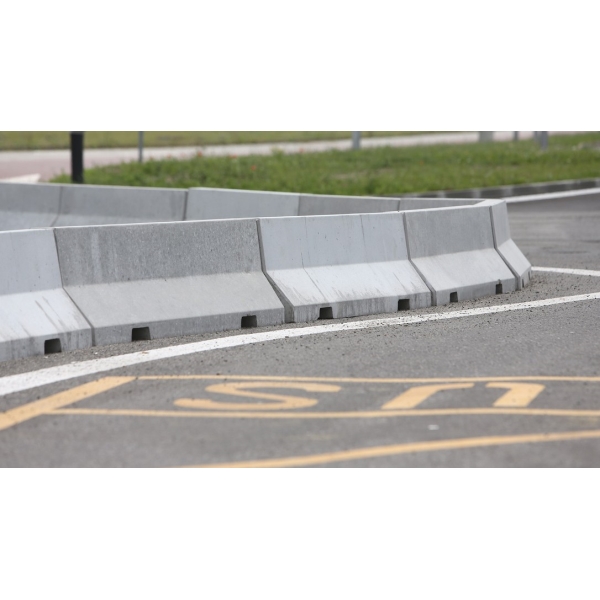

Každý systém je navržen a testován pro maximální univerzálnost a pokrývá mnoho různých způsobů instalace. Systém též dovoluje vzájemné natočení jednotlivých prvků, lze jej použít pro vytváření kruhových objezdů.

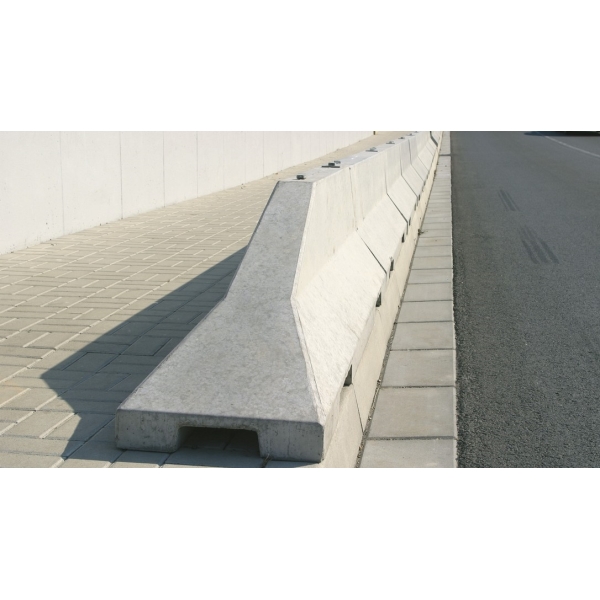

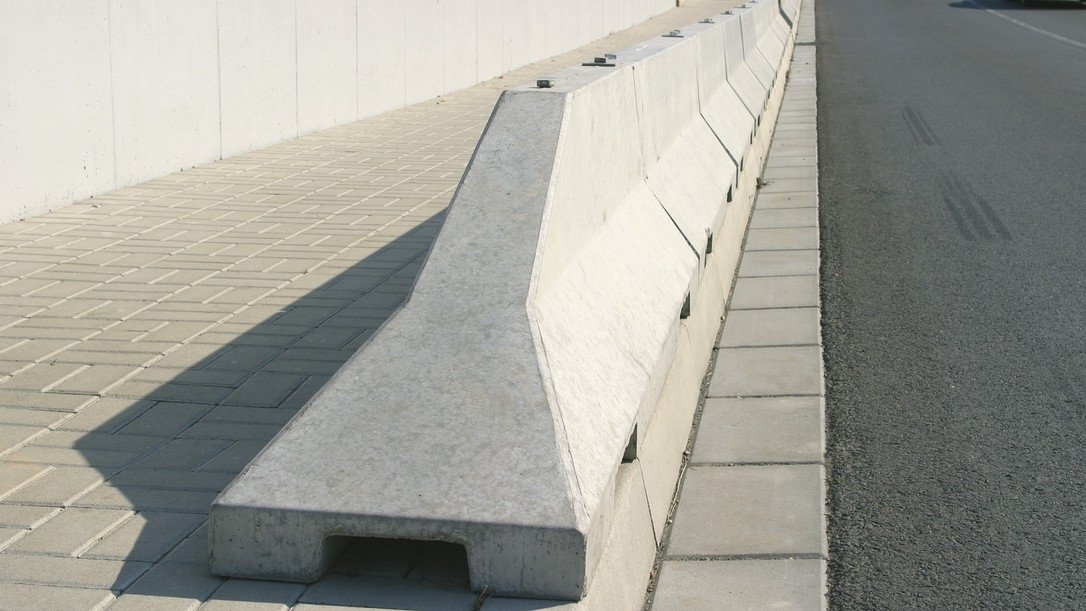

Nejedná se o prefabrikát spadající do skupiny dílců, které se řídí normou ČSN EN 1317-5. Svodidlo má ve spodní části podélné a příčné kanálky, které slouží k odvodnění. Tento příčný kanálek je možno využít pro manipulaci a montáž svodidla pomocí VZV. Svodidla lze po osazení opatřit vhodným ocelovým zábradlím.


Instalace | provedení:

• Při umístění betonových zábran je nutno dodržet nařízení silničních úřadů, která se týkají příčného řezu silničních komunikací (na začátku a na konci každého ochranného řetězce je nutno počítat s rampovými prvky – krajní díl).
• Plochou pro osazení je zpravidla povrch vozovky nebo chodník, příp. zpevněná parkoviště. Jako plochu pro osazení lze použít i nezpevněnou vrstvu nebo mechanicky stabilizovanou horní vrstvu.
• Jednotlivé dílce se zpravidla osazují z nákladního vozu přímo na místo určení a to pomocí jeřábového ramene nebo VZV. Do dvou pro tento účel určených montážních kotev M16 se našroubují příslušné zvedací smyčky a prvek se pomocí jeřábu nadzvedne a usadí.
• Po osazení na místo určení se pomocí spojek a šroubů, které jsou součástí dodání, jednotlivé prvky propojí.

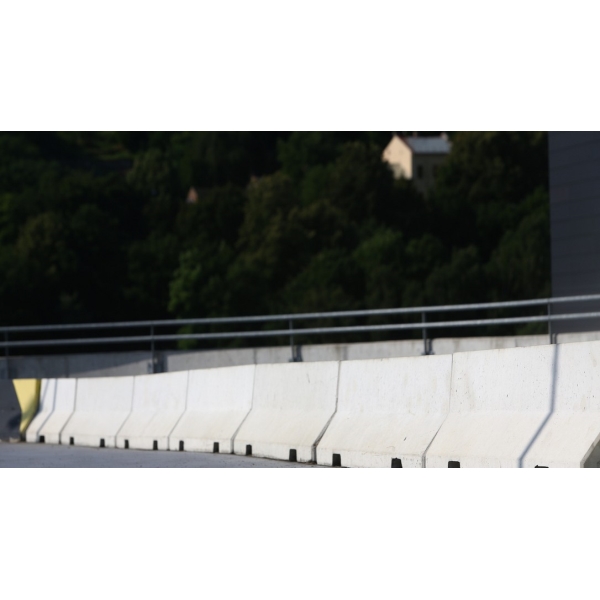

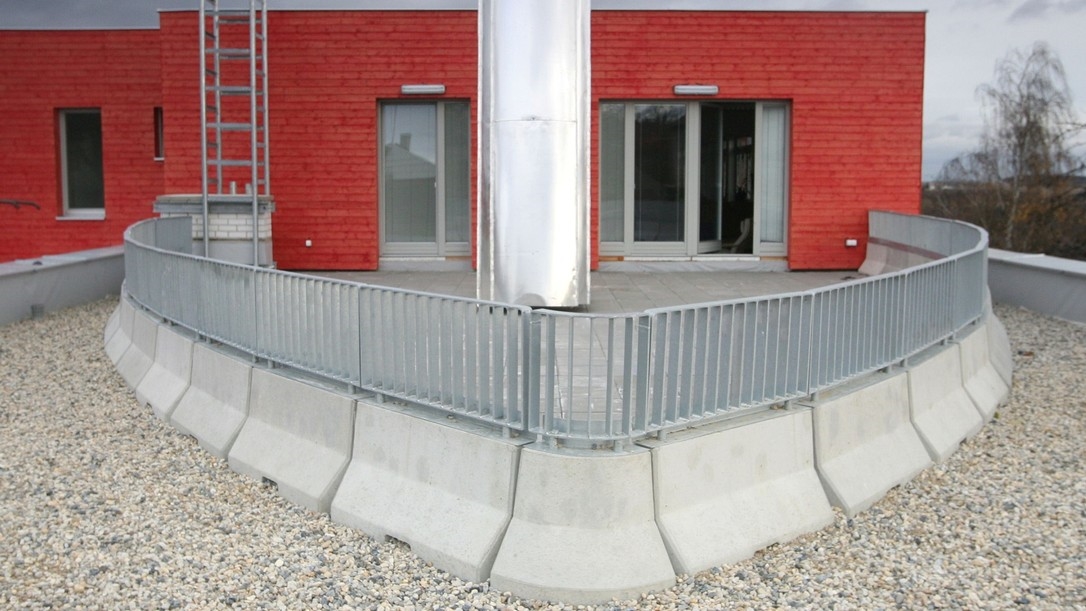

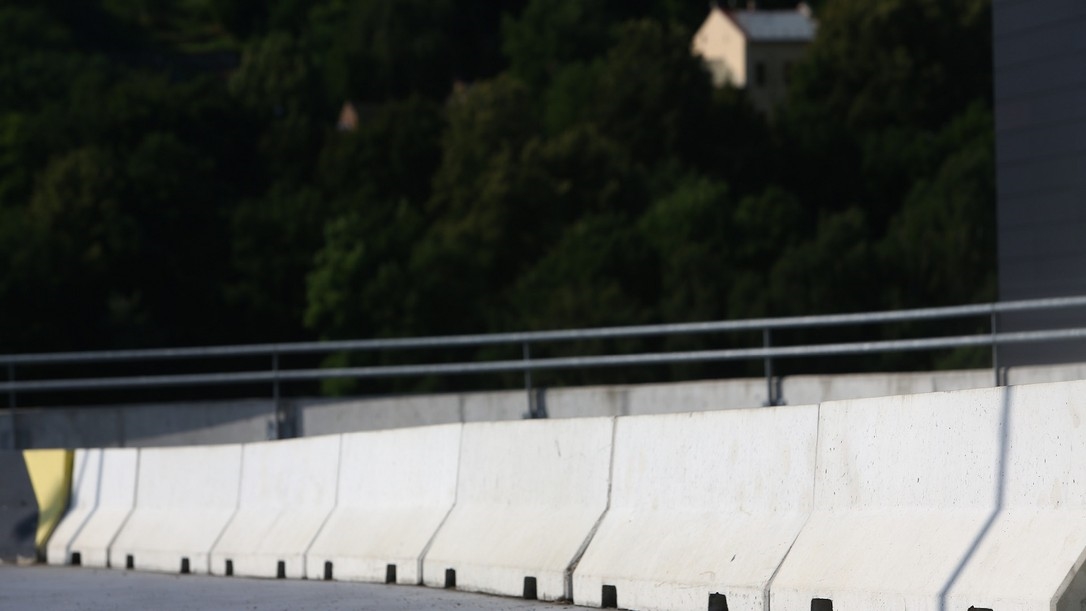

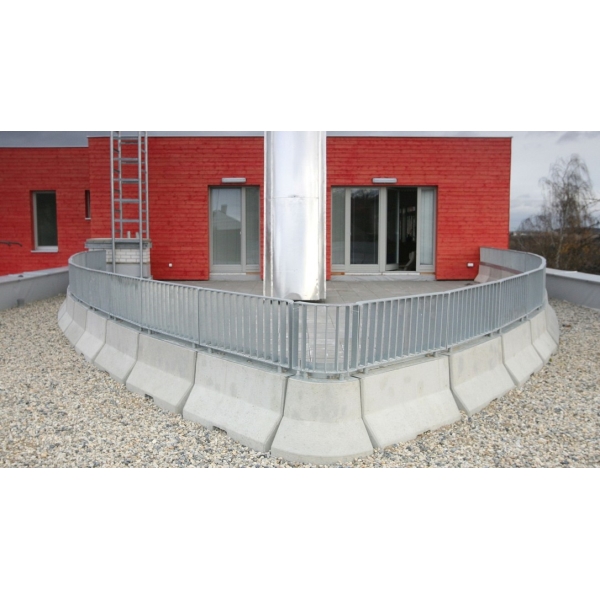

• Navíc lze na montážní kotvy připevnit držadla zábradlí. Na zvláštních zábradlích lze upevnit i reklamní tabule nebo podobné předměty.
